Жесткие путевые конструкции имеют ферменный тип. Три основных поперечных сечения пути можно комбинировать для создания ферм различных конфигураций. Их можно адаптировать к различным нагрузкам и пролетам, регулируя такие факторы, как размер верхнего пояса, элементов перемычки и нижнего пояса (гусеницы). Высокая грузоподъемность ферменной конструкции, большой пролет, отличная устойчивость и привлекательный внешний вид сделали гусеничные краны с жесткой рамой все более популярными в легкой и малой грузоподъемной отрасли.

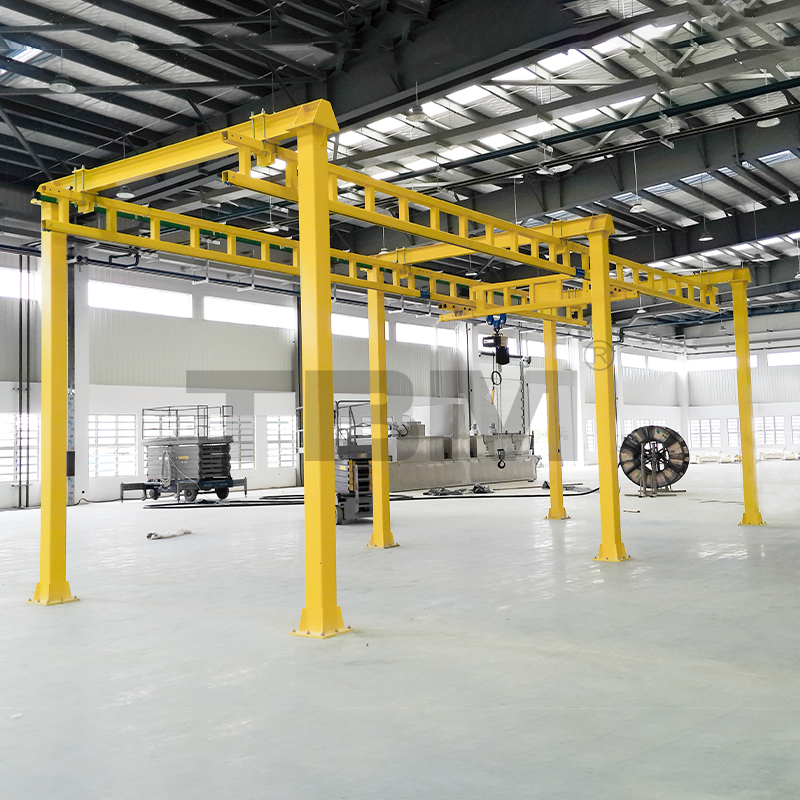

Ниже приведены несколько распространенных вариантов конструкции:

ЖЕСТКИЕ КОМПОНЕНТЫ КРАНА

РХТ02/05/10/20 Тележка дальнего света
█Тележка главной балки используется для подвешивания подъемных механизмов и т.п. Ее колеса изготовлены из высокопрочного нейлона и имеют соответствующий наклон, позволяющий прилегать к профилю рельса, обеспечивая плавность хода и автоматическое центрирование. Изогнутые с обоих концов крылья предотвращают случайное падение тележки с рельсов, обеспечивая полную безопасность.

РЕТ02/02L/05/05L/10/10L/20L Однобалочная рельсовая тележка
■Соединяет направляющую с дальней балкой. Это жесткое соединение гарантирует, что главная балка остается перпендикулярной рельсу во время движения, позволяя обеим сторонам балки двигаться синхронно, не перекручиваясь.

Двухбалочная рельсовая тележка RET60D/75D/90D
В двухбалочной конструкции тележка концевой балки интегрирована, чтобы обеспечить одинаковое расстояние между двумя балками.

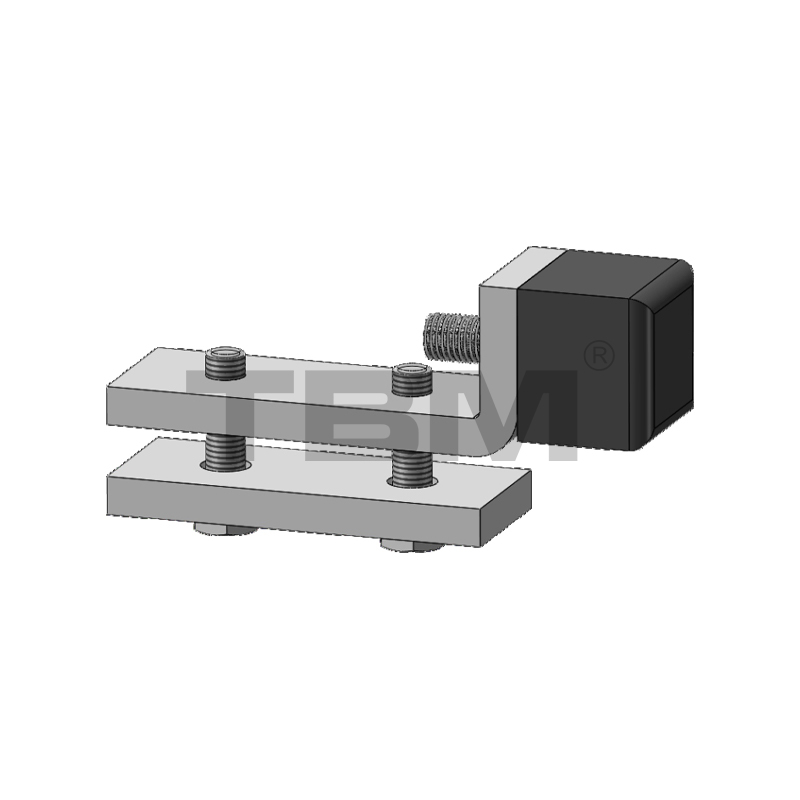

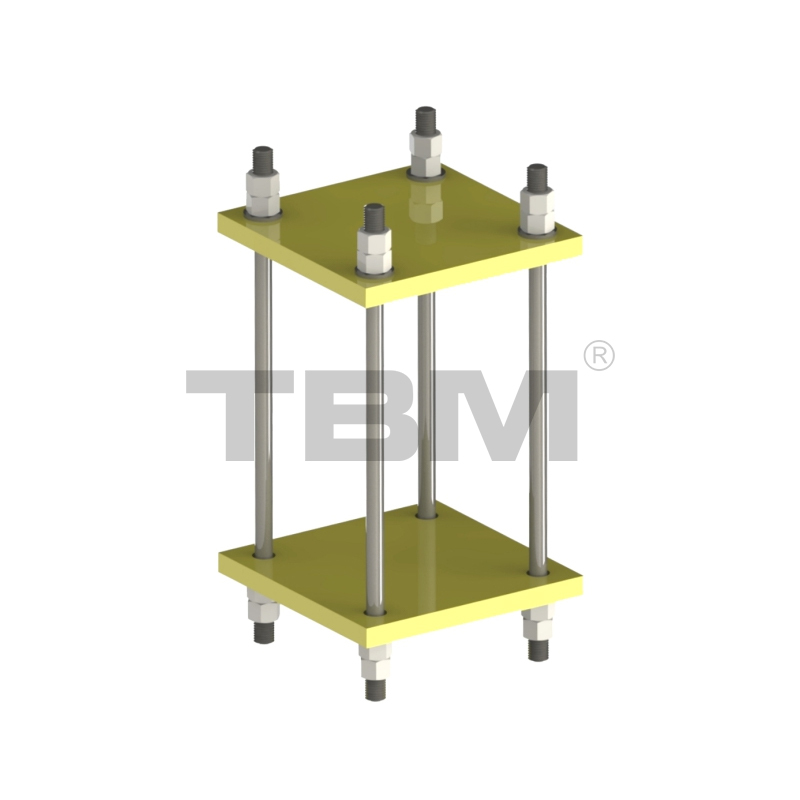

Трековая вешалка
■Используется для надежного соединения верхнего пояса и перекладины фермы. Размер и толщина зажимной пластины соединителя рельсов варьируются в зависимости от нагрузки.

Трековые соединители
Три модели рельсовых соединителей серий 60, 75 и 90:
РРК05.02.10
[Соединители между двумя соседними фиксированными направляющими. Отрегулируйте винты выше, чтобы обеспечить плавное соединение между двумя фиксированными направляющими, что позволит тележке плавно перемещаться.]

Концевые заглушки гусеницы
Три модели торцевых крышек гусениц серий 60, 75 и 90:
РЕК02/05/10
■ Торцевые заглушки гусениц используются для предотвращения попадания пыли и посторонних предметов и улучшения внешнего вида.

Кабельный шкив
Используется для подвешивания и буксировки тросов во время движения главной балки или подъемника.
RCTO1 Кабельный шкив
RCE01 Зажим для кабельных наконечников

Внешние остановки
■Совместимость с гусеницами размером 60, 75 и 90, модель: RAS01.
■Регулируемые положения остановок в зависимости от рабочей зоны пути.

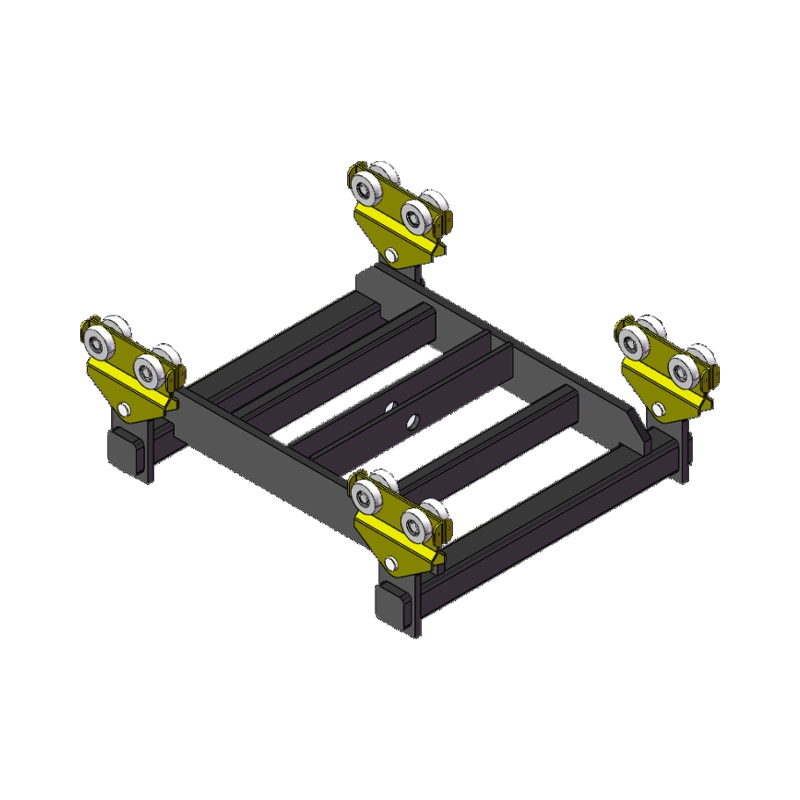

RHT02D/05D/10D/20D Двухбалочная рама тележки
■Расстояние между центрами двухбалочных балок по умолчанию составляет 700 мм (специальные размеры доступны по запросу).
Двухбалочная рама тележки равномерно распределяет нагрузку подъемника на две главные балки.

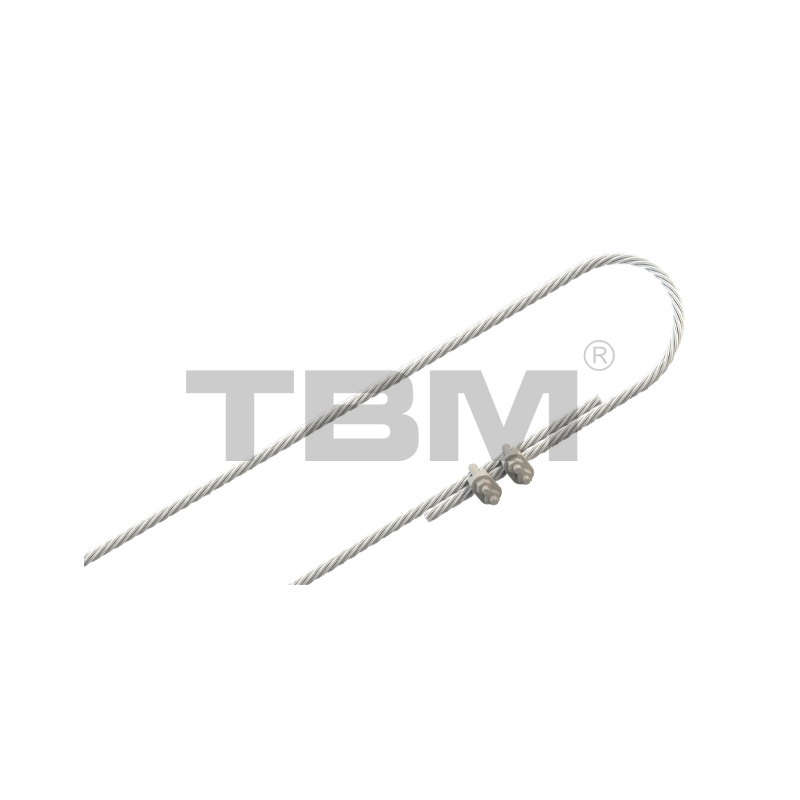

Вторичная защита
Для предотвращения непредвиденных ситуаций на каждом фиксированном рельсе, каждой главной балке и каждом подъемнике установлены устройства вторичной защиты. Они классифицируются следующим образом:

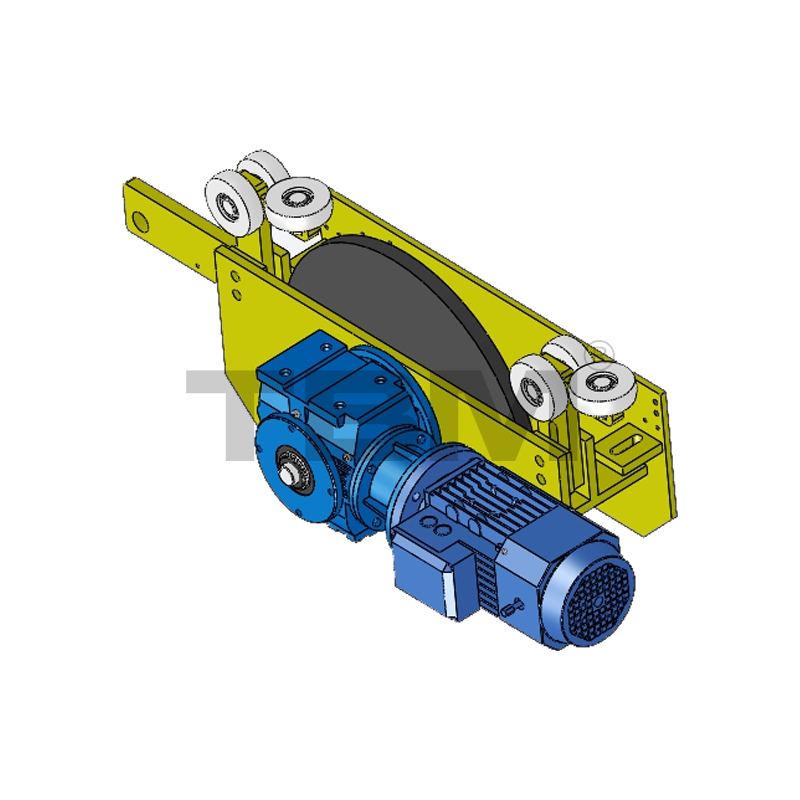

Электрическая тележка
При электрическом режиме движения включается дальний свет и привод подъемника.
Мотор можно выбрать отечественного или импортного производства.
[Скорость движения по умолчанию: 5–20 м/мин (двойная скорость с переменной частотой)]

Электрический блок управления
■Блок управления движением автомобиля. В зависимости от требований заказчика выбранная конфигурация может меняться.
Конфигурация управления по умолчанию — переменная частота.

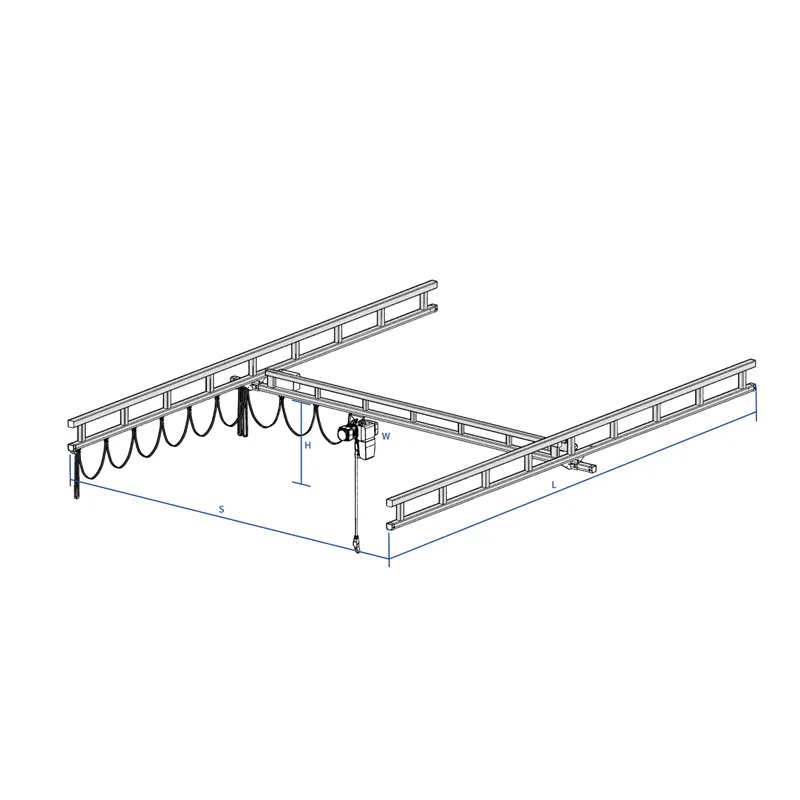

ВХОД КЛИЕНТА

·Нагрузка w
Нагрузка одной главной балки, нагрузка всей рамы

·Длина рельса L
Относится к длине фиксированных направляющих с обеих сторон.

·Пролет балки S
Относится к межцентровому расстоянию между двумя фиксированными направляющими. По умолчанию — 250 мм.

·Высота луча H
Высота подъема тележки главной балки (для отдельно стоящих конструкций обычно рассчитывается от точки опоры на землю или колонну).

·Покрытие крючка
Из-за своих размеров оборудование имеет определенные «слепые зоны». Пользователи должны учитывать фактические требования к покрытию крючков. Кроме того, для установки и эксплуатации оборудования необходимо предусмотреть безопасное пространство, которое может незначительно отличаться от размеров помещения.

·Тип конструкции и метод управления работой
Конструктивный тип относится к отдельно стоящему (по толщине фундамента) или подвесному типу. Главные балки могут быть одинарными, двойными или телескопическими, а также необходимое количество и нагрузка. Методы управления включают ручное, полностью электрическое или электрическое управление тележкой и тележкой. Способы подачи питания включают плоский кабель, шину или C-образную рейку. Методы управления включают управление с помощью ручки и дистанционное управление.
