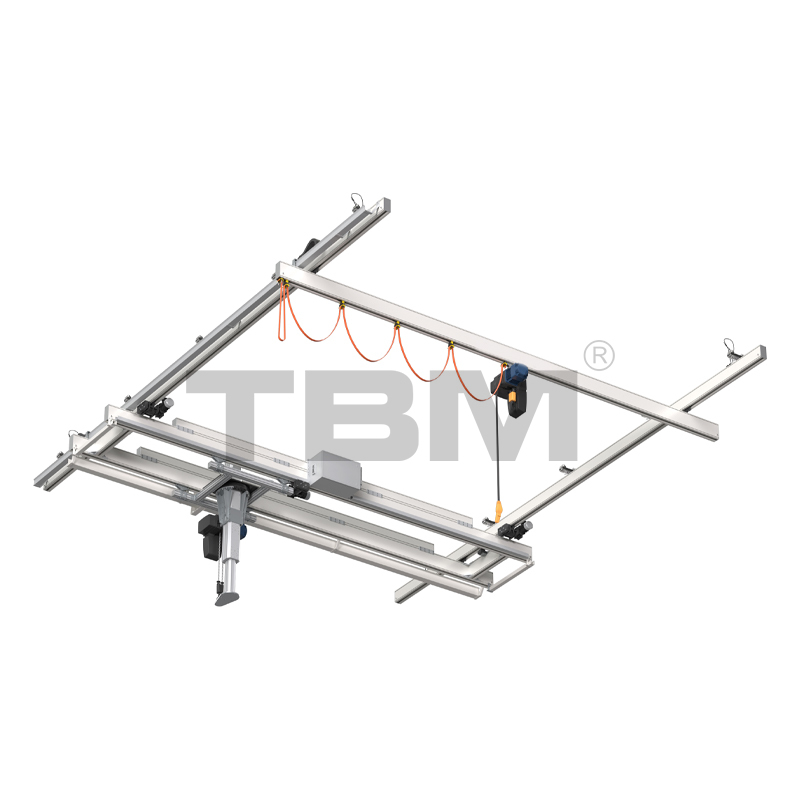

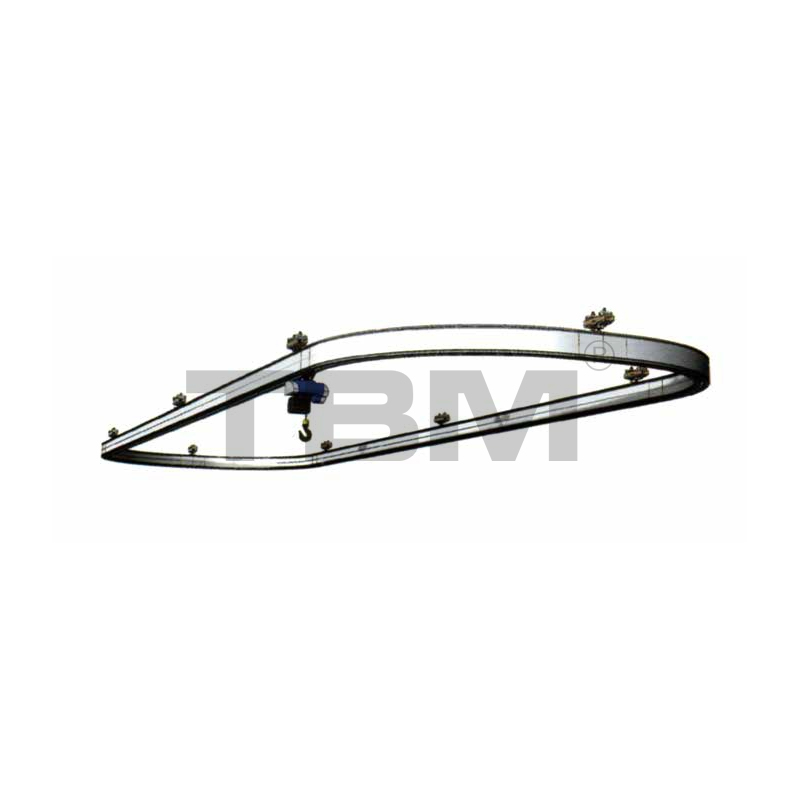

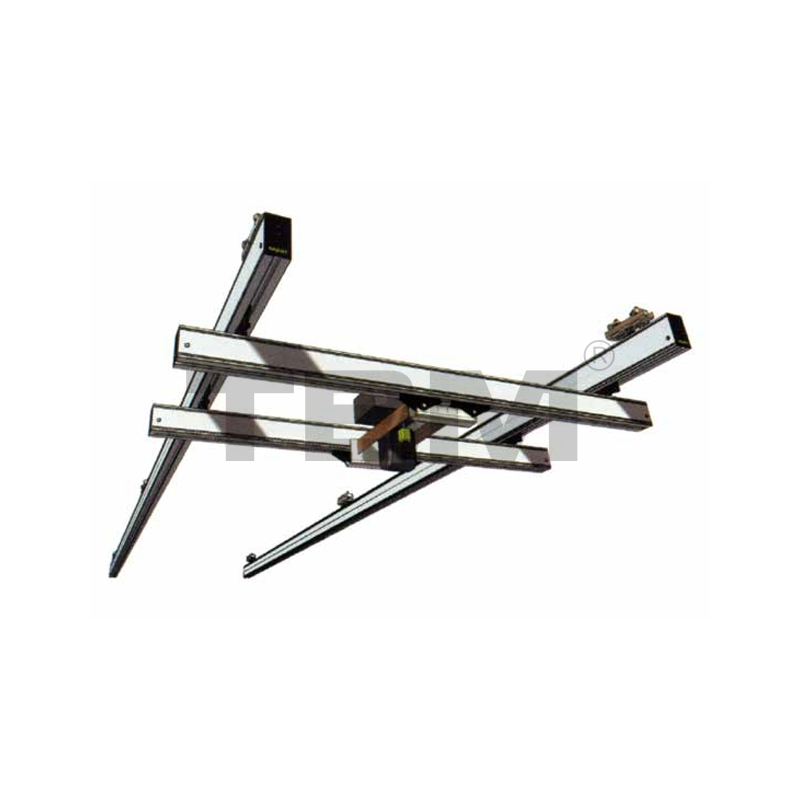

Алюминиевые легкие краны

Главная / Продукты / Легкая крановая система / Алюминиевые легкие краны
  • Алюминиевые легкие краны

Алюминиевые легкие краны

Продукты

Существует пять различных спецификаций гусениц из алюминиевого сплава. Прецизионные профили и структурные компоненты из алюминиевого сплава просты в установке, модульны и обеспечивают более плавную работу. Герметичная конструкция гусениц из алюминиевого сплава легкая, но имеет высокую прочность на изгиб и лучшую износостойкость. Благодаря поверхностной гальванической обработке и собственным антикоррозионным свойствам эта структура используется в чистых мастерских, на автомобильных производственных линиях, в пищевой промышленности и на точечных операциях. Меньший собственный вес — фактор, который стоит учитывать.

Гусеница из алюминиевого сплава прошла анодирование и антикоррозионную обработку, обладает хорошей износостойкостью, высокой прочностью на изгиб, легким весом, низким сопротивлением трению (на 50% легче, чем традиционные гусеницы KBK), модульной конструкцией, простой установкой, 5 моделями на выбор, однорельсовой подвеской, одинарной балкой, двойной балкой, телескопической балкой, комбинированной самостоятельной балкой и другими конструкциями на выбор. Гибкие и жесткие методы установки соединений не являются обязательными, а стыки гусениц соединяются плавно. Шум ручного/электрического управления низкий, а нейлоновые колеса снижают износ гусениц. Он работает тихо и плавно, подходит для больших пролетов.

ПРЕДВАРИТЕЛЬНОV：Кран Мобильная ПортальнаяСЛЕДУЮЩИЙ：Жесткие легкие краны
  • Спецификация
  • О ТБМ
  • Свяжитесь с нами

Режим вождения

Ручной/Электрический/Полуавтоматический

Грузоподъемность

250/500/1000/2000кг

Тип

Монорельс/Однобалочный/Двухбалочный/Многоопорный

Фиксированная длина рельса

Настраиваемый

Высота подъема

Настраиваемый

Подъемное устройство

Подъемник/пневматический балансир/интеллектуальный кран

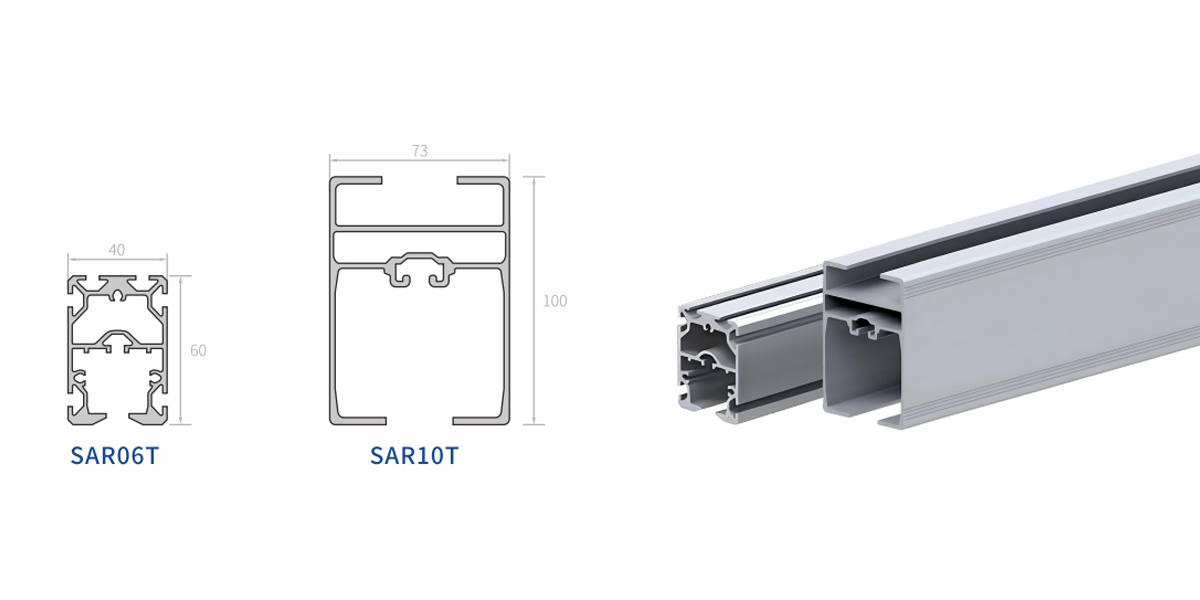

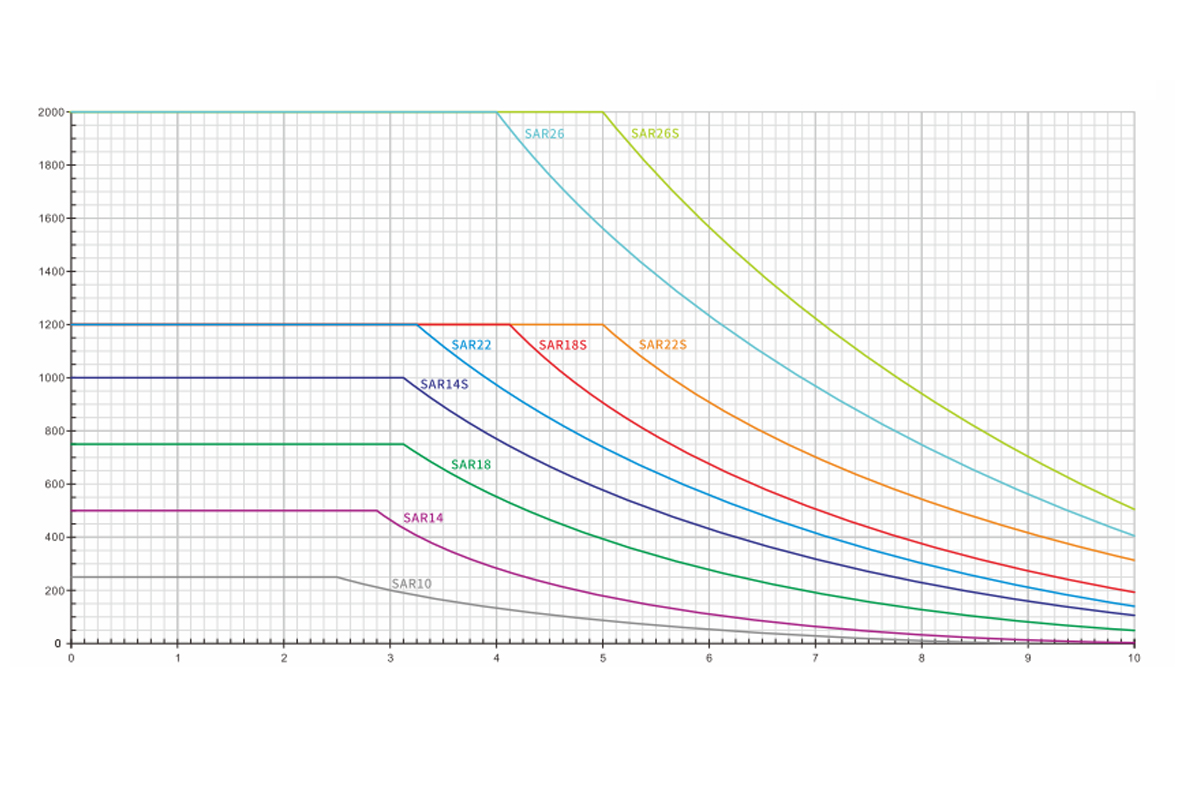

Модель Описание Вес в метрах Момент инерции площади Модуль упругости при изгибе
SAR08 Алюминий, анодированный 4,1 кг/м 152см^4/202см^4 30см^3/40см^3
10 саудовских риялов Алюминий, анодированный 5,3 кг/м 233см^4/209см^4 42см^3/44см^3
14 саудовских риялов Алюминий, анодированный 7,4 кг/м 600см^4/330см^4 85см^3/67см^3
18 риялов Алюминий, анодированный 8,9 кг/м 1206см^4/433см^4 132см^3/85см^3
22 саудовских рияла Алюминий, анодированный 10,5 кг/м 2183см^4/520см^4 203см^3/112см^3
26 саудовских риялов Алюминий, анодированный 17,5 кг/м 5398см^4/851см^4 407см^3/179см^3

АЛЮМИНИЕВЫЕ ЛЕГКИЕ КОМПОНЕНТЫ

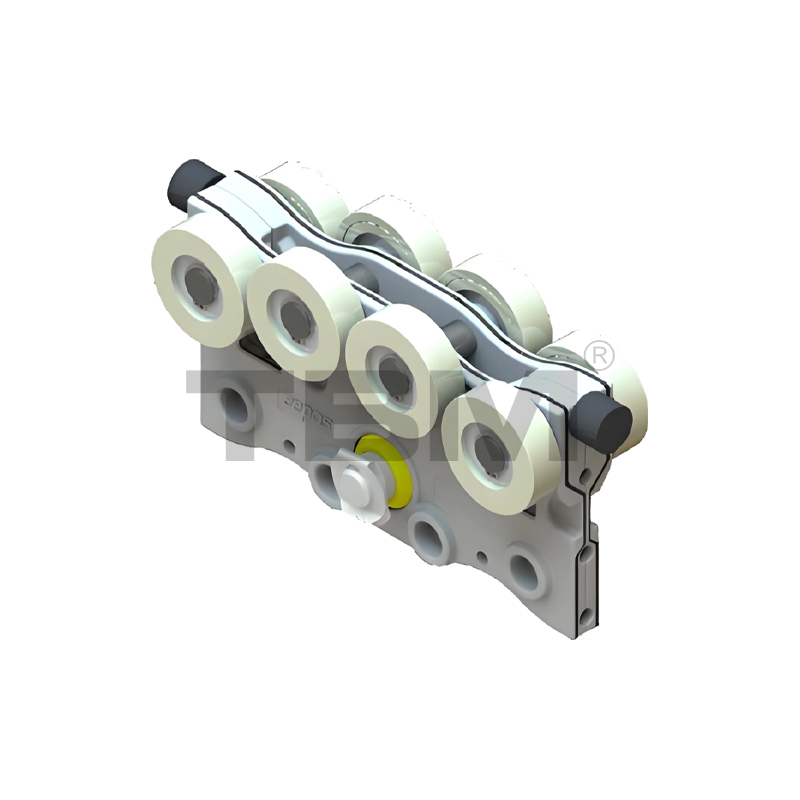

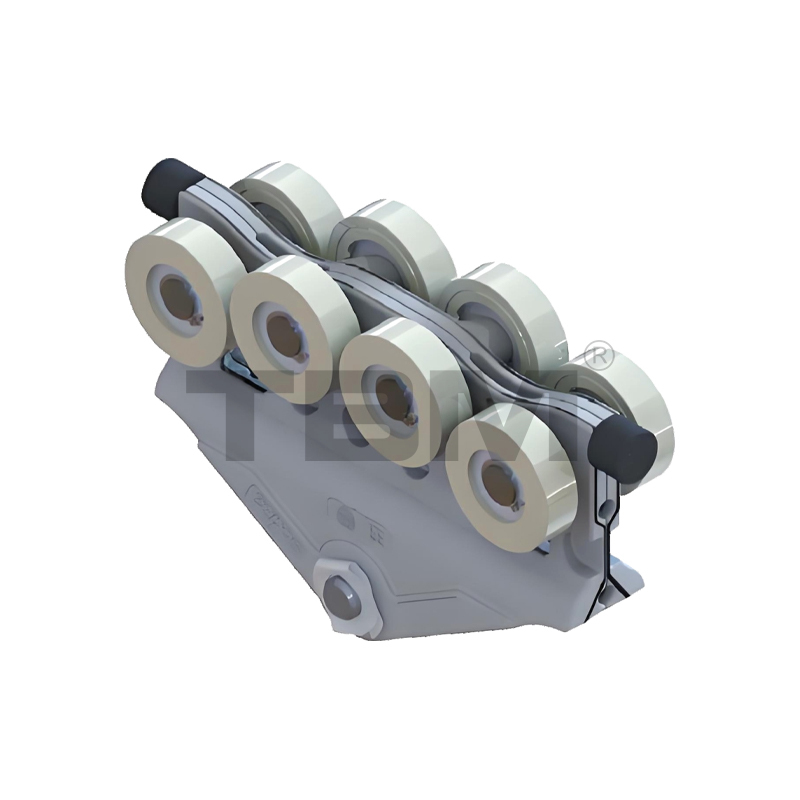

Гусеничная тележка AETO1
■ Тележка отлита под давлением/кована из высокопрочного, износостойкого нейлона, обеспечивающего плавное скольжение и простоту эксплуатации.
■ Два ряда верхних и нижних роликов обеспечивают защиту от подрыва и смещения.

Технические характеристики Загрузка Примечания
АЕТ01 ≤500 кг Стандартная литая версия
АЕТ02 ≤500 кг Кованая стандартная версия
АЕТ03 ≤600 кг Кованая высокопрочная версия

АНТ01/02 Шкив дальнего света (литой/кованый алюминий, треугольный)
■ Тележка отлита под давлением/кована из высокопрочного, износостойкого нейлона, обеспечивающего плавное скольжение и простоту эксплуатации. Two rows of upper and lower rollers provide pry-resistant and anti-bias protection.

Технические характеристики Загрузка capacity Примечания
AHT01 ≤500 кг Стандартная литая версия
АНТ02 ≤500 кг Кованая стандартная версия
АНТ03 ≤600 кг Кованая высокопрочная версия

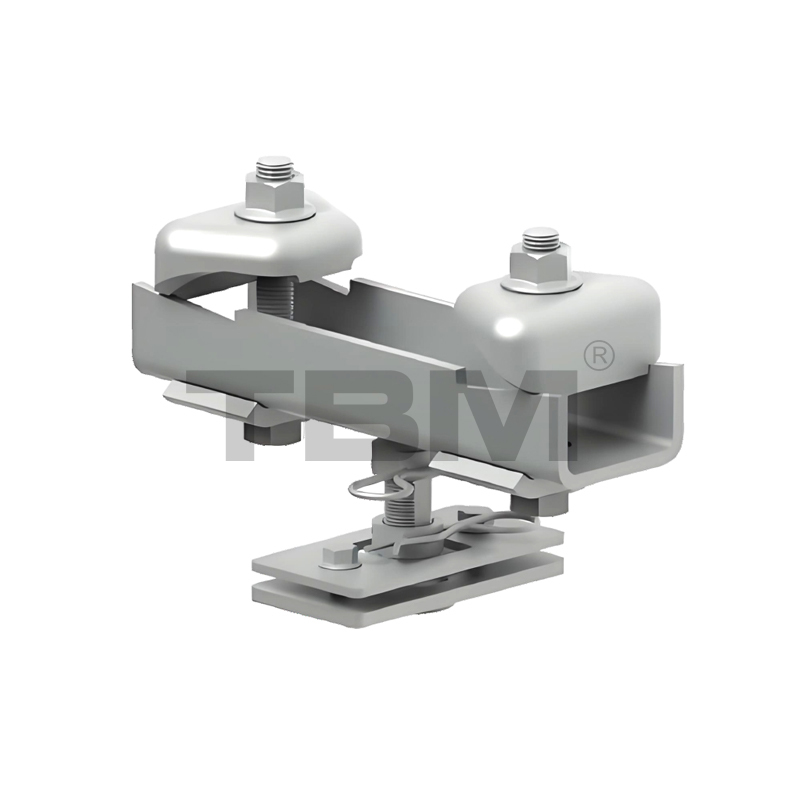

ALP1510F Гибкая точка подъема гусеницы
■ В путевых системах обычно используются гибкие точки подъема. Соединение между нижней частью точки подъема и фланцевой пластиной имеет сферическую конструкцию. Эта гибкая конструкция обеспечивает высокую несущую способность.

■Инерционная сила, возникающая при движении главной балки или подъемника и воздействии на конец, допускает небольшое раскачивание неподвижного рельса.
Примечание: Другие размеры доступны по запросу. Пожалуйста, убедитесь, что вы подтвердили выбор точки подъема при размещении заказа, чтобы избежать ненужных осложнений при установке на месте.

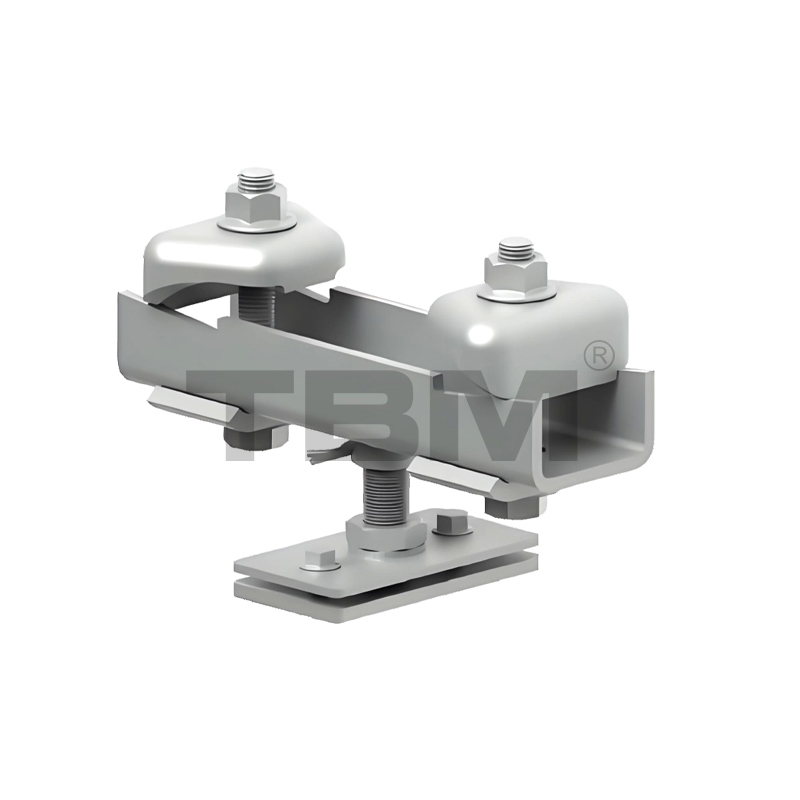

ALP1510R Точки подъема жесткого рельса
■Жесткие точки подъема обычно используются в таких устройствах, как манипуляторы и телескопические балки, требующие направленного вверх усилия. Благодаря своей конструкции они предотвращают тряску всей машины во время использования. В настоящее время наш тип точки подъема по умолчанию — жесткий.

Примечание: Другие размеры доступны по запросу. Пожалуйста, убедитесь, что вы подтвердили выбор точки подъема при размещении заказа, чтобы избежать ненужных сложностей при установке.

Подъемная проушина для рельса AGL90 (90°)
■ Способ соединения главной балки и рельсовой тележки.
■ Грузоподъемность одиночной машины: 600 кг.
■ Основная балка крепится к неподвижной направляющей под углом 90°.

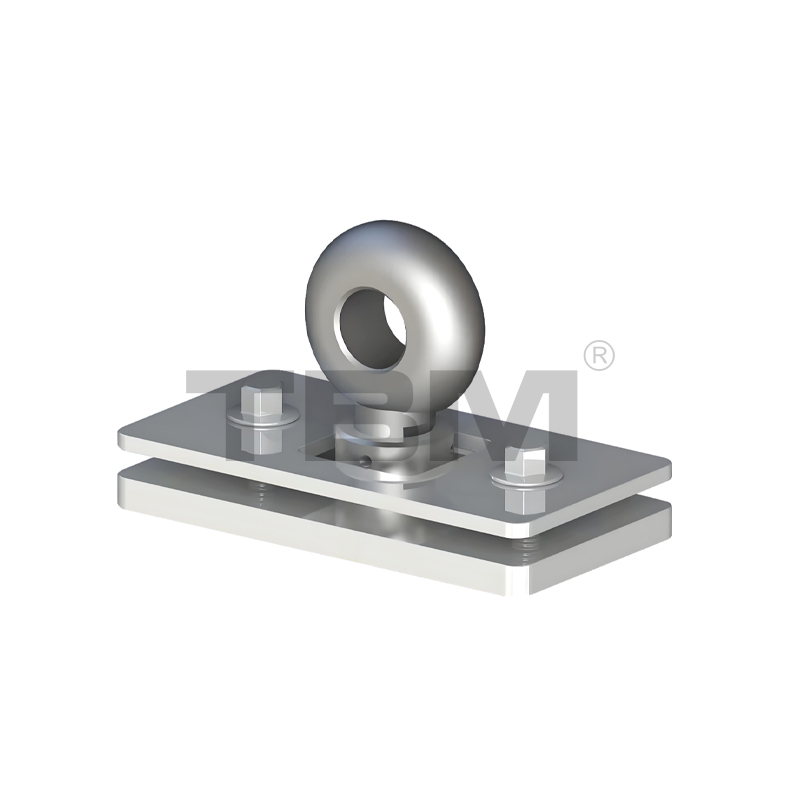

Подъемное кольцо гусеницы AGL360 (360°)
■Кольцо имеет изогнутую ступеньку внизу для гибкого качания. В основном он используется для соединения точек подъема главной балки в конфигурациях тандемной тележки.

■Одиночное подъемное кольцо выдерживает нагрузку 1000 кг и имеет сатинированную красную отделку.

Подъемная проушина для рельса AGL00 (0°)
■Соединяет главную балку с рельсовой тележкой.
■Единичная нагрузка: 600 кг.
■Главная балка крепится к фиксированной направляющей под углом 0°.
■Обычно используется для подъемных проушин на нижнем рельсе телескопических балок.

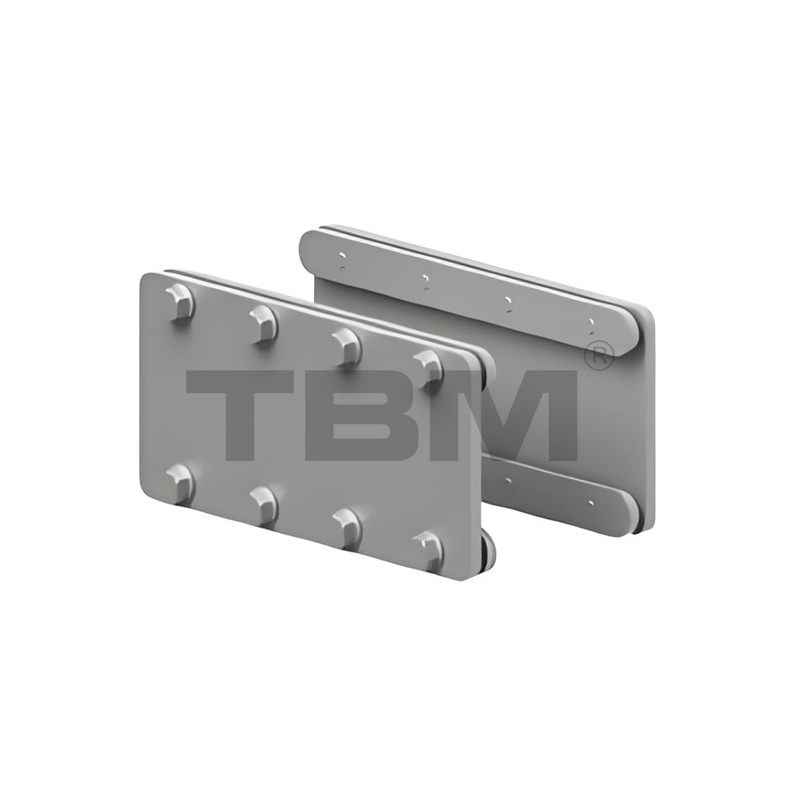

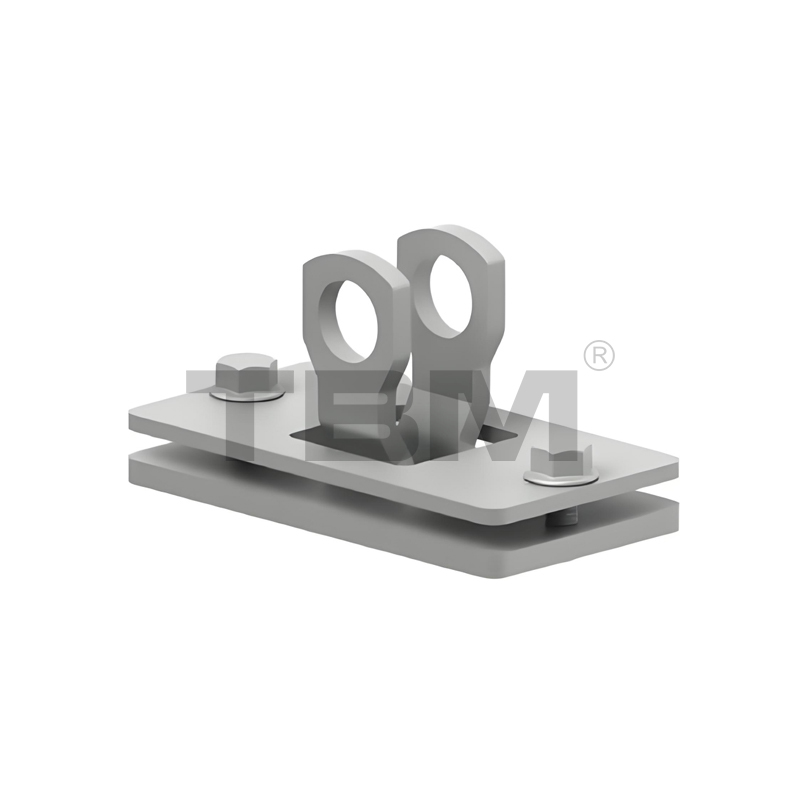

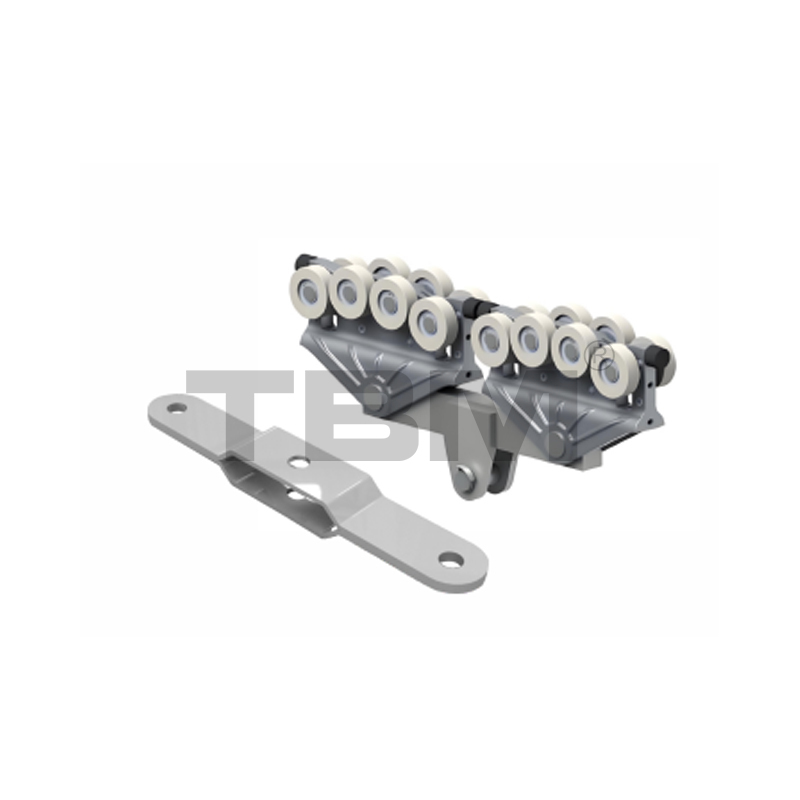

Соединительная пластина тандемной тележки ATCO1
■ Для грузов весом более 500 кг или пролетом более 6 метров требуется тандемная тележка. Эта система обеспечивает повышенную грузоподъемность и более широкий спектр применения.

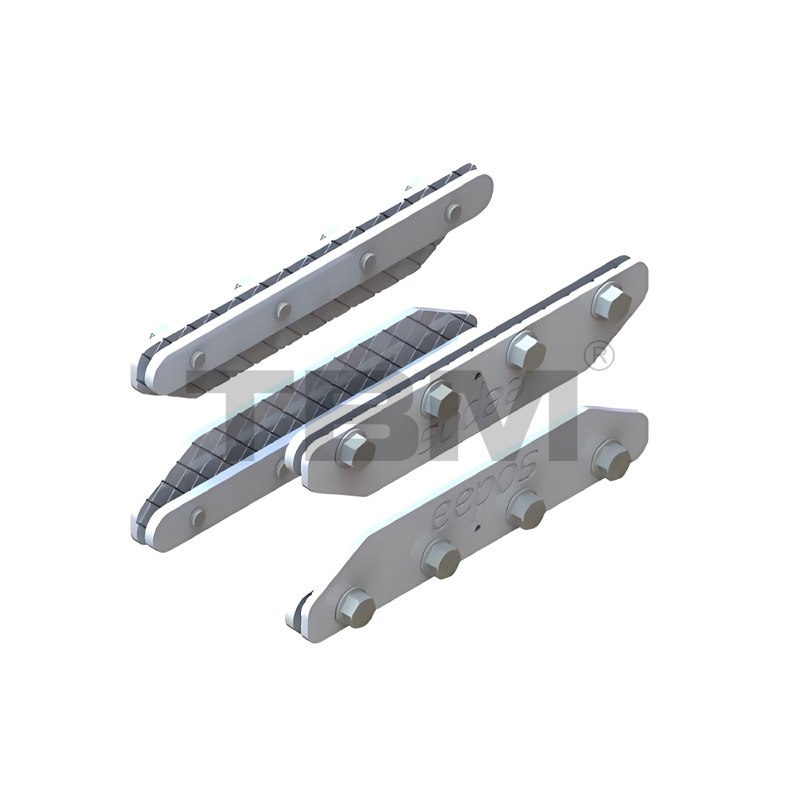

Рельсовые соединители ARCO1
■ Длинные рельсы требуют соединения нескольких рельсов вместе. Четырехкомпонентные разъемные соединители для направляющих обеспечивают универсальное использование во всем диапазоне направляющих.

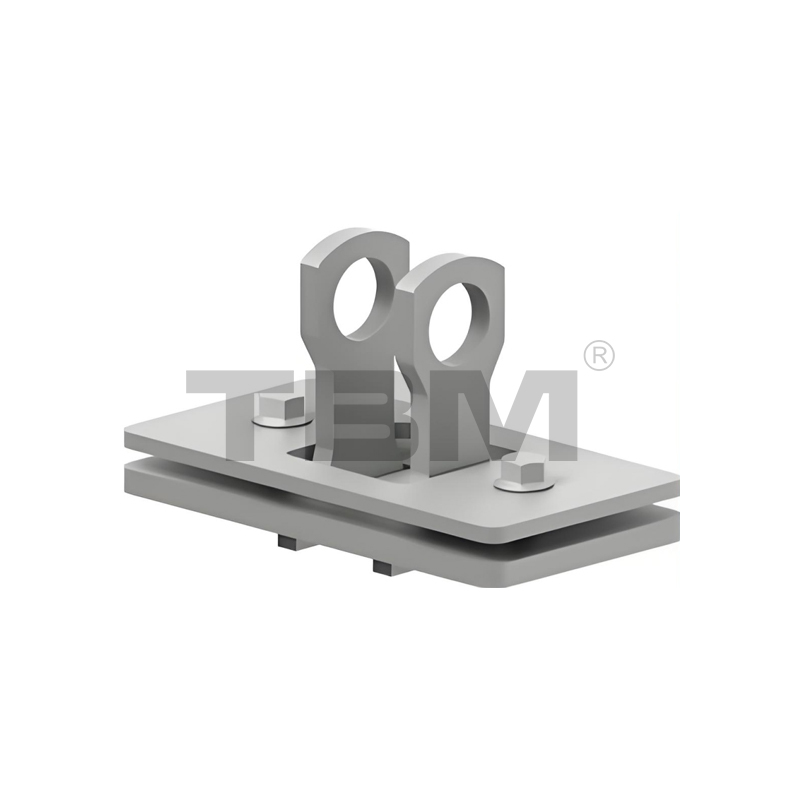

ACS01 Соединительная пластина арматурной рейки
■При усилении главной балки расстояние между направляющей главной балки и соединительными пластинами усиливающей балки не должно превышать 1500 мм.

AFS01 Фиксированный стоп
■Защелка в конце направляющей предотвращает соскальзывание тележки с направляющей.

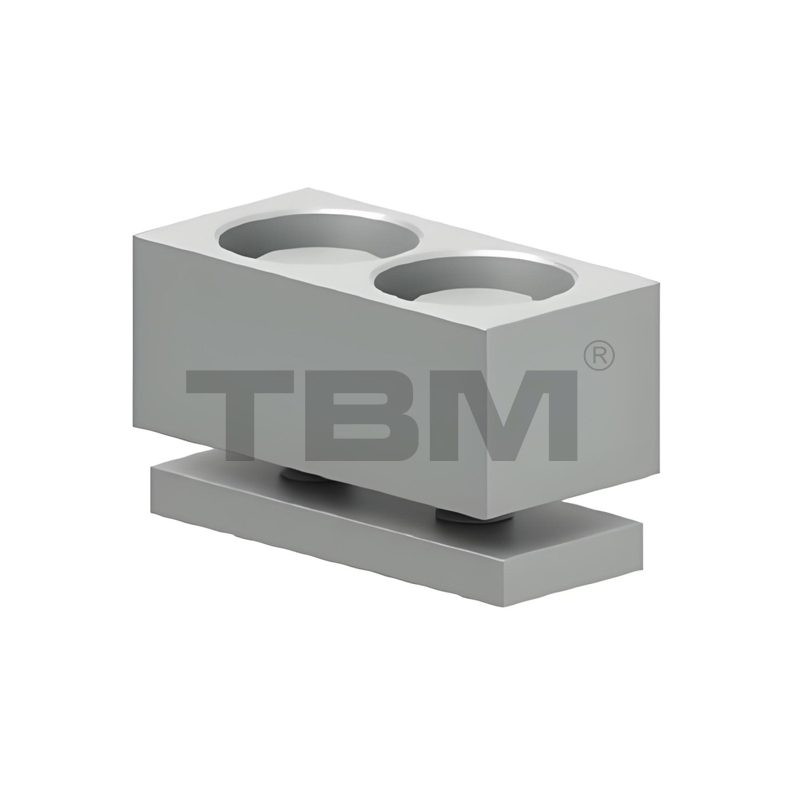

Регулируемый упор AAS01
■Регулируемый упор защелкивается в выемке во внутренней полости направляющей, что позволяет произвольно регулировать положение упора.

AMS01 Промежуточный подвижный упор
■Промежуточные подвижные упоры — это подвижные упоры между двумя соседними балками в многобалочных конструкциях. Они предотвращают расположение двух балок слишком близко друг к другу и потенциальное столкновение подъемника с заготовкой.

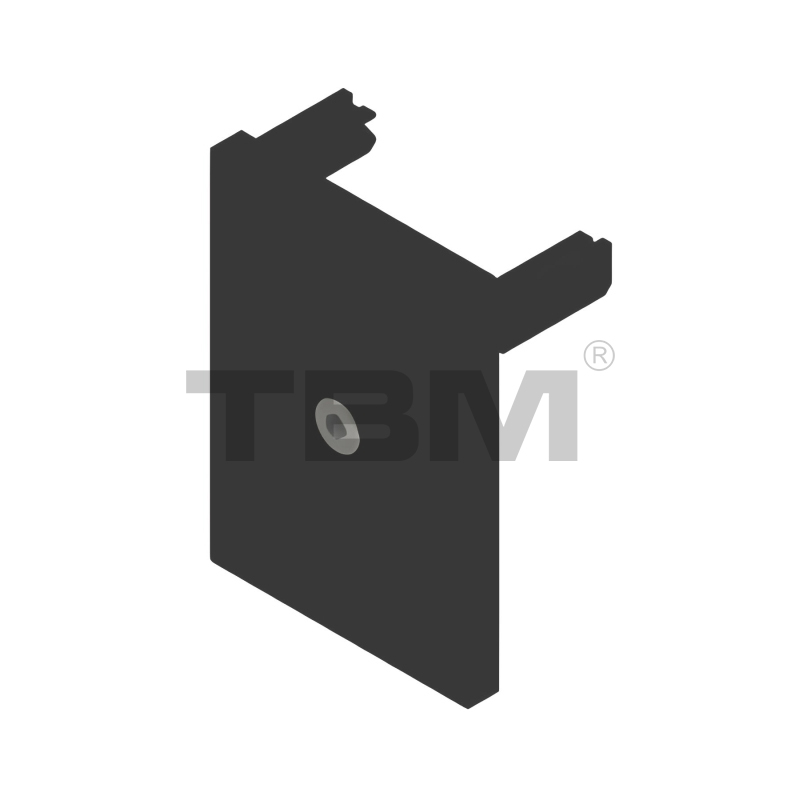

Концевые заглушки гусеницы

■Эти заглушки закрывают концы направляющих, предотвращая попадание пыли и посторонних предметов в направляющие и придавая им декоративный вид.

Технические характеристики Загрузка capacity Примечания
АЭК10 10 саудовских риялов Пластик/Алюминий
АЭК14 14 саудовских риялов Пластик/Алюминий
АЭК18 18 риялов Пластик/Алюминий
АЭК22 22 саудовских рияла Пластик/Алюминий
АЭК26 26 саудовских риялов Пластик/Алюминий

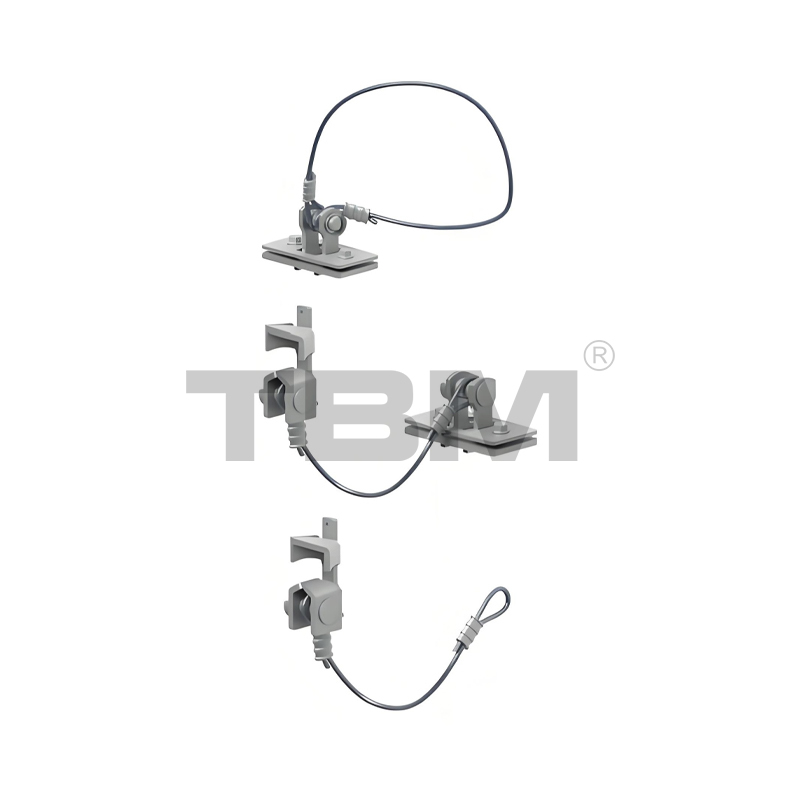

АДП-Р/G/H Вторичная защита
■Во избежание непредвиденных ситуаций мы установили устройства вторичной защиты на каждом фиксированном рельсе, каждой главной балке и каждом подъемнике.

Они классифицируются следующим образом:

Имя Модельs Примечания
Отслеживание вторичной защиты ADP-R Длина троса 1 метр.
Вторичная защита дальнего света АДФ-Г Длина троса 0,4 метра
Вторичная защита подъемника АДФ-H Длина троса 0,4 метра

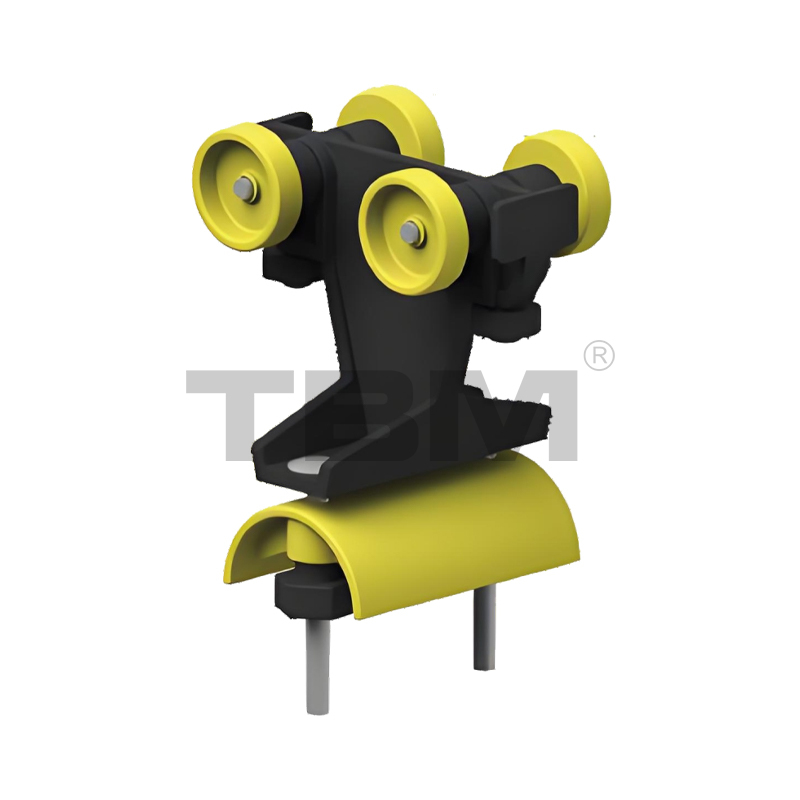

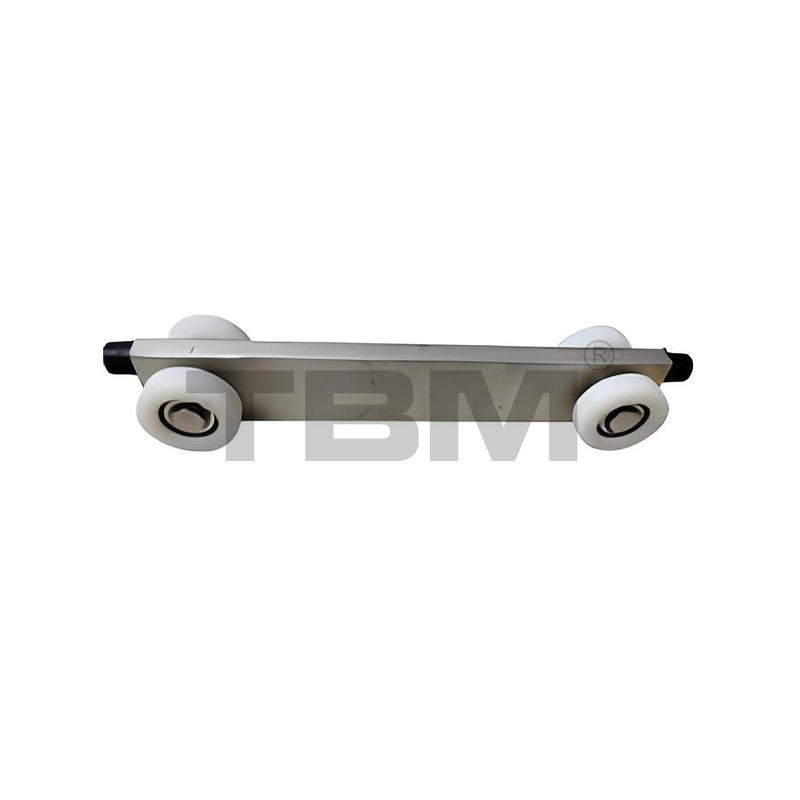

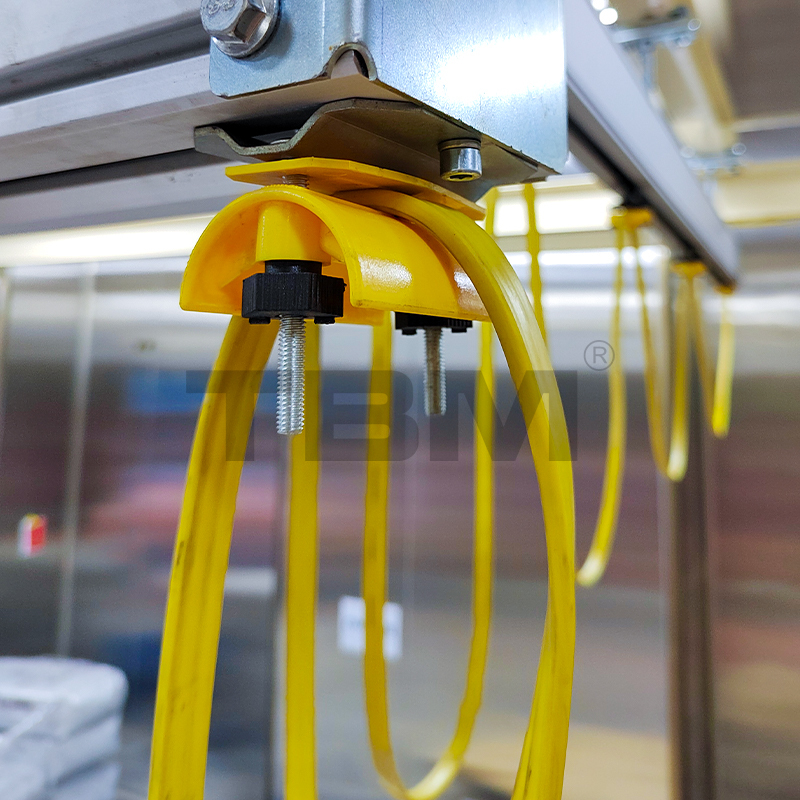

ACT01/AAT01 Тележка для кабеля/трубок
■Это ходовой шкив, используемый для удержания кабелей или трубок, когда их тянут по рельсам.

ACE01/AAE01 Концевой зажим кабеля/трубы
■Это устройство фиксирует кабели или трубки на конце направляющей.

ACH01/AAH01 Кронштейн для протяжки кабеля/трубки
■Используется для крепления и протягивания кабелей/трубок во время движения по рельсам или подъемным шкивам.

AWS01 Кронштейн для троса
■ Используется для закрепления и затягивания троса, используемого для подвешивания спиральных воздушных шлангов.

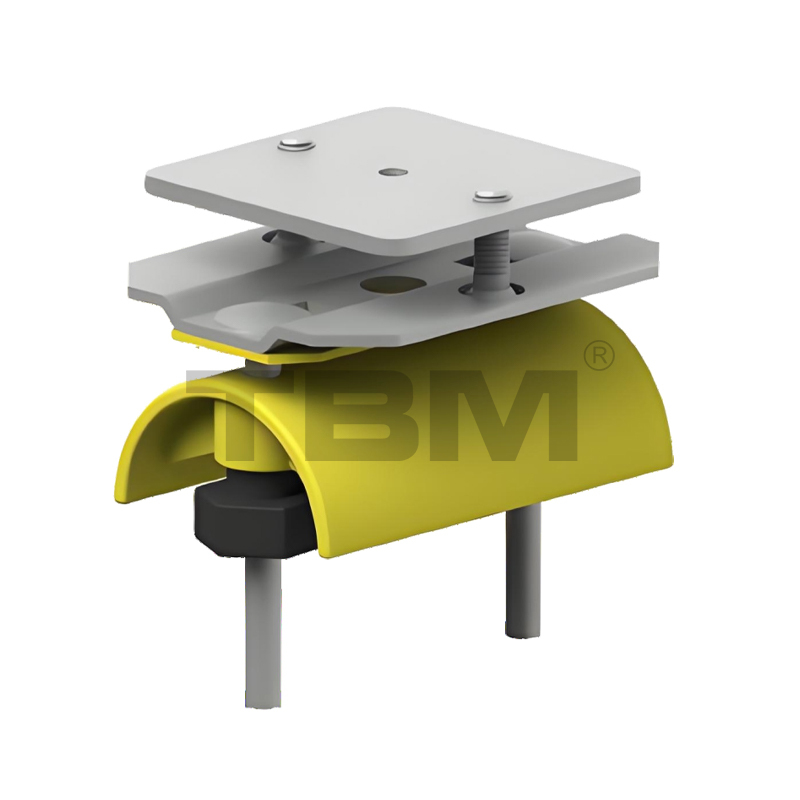

ASS01 Кронштейн сборной шины
■Подвесной кронштейн для силовых шин с гибкой регулировкой.

ACD01 Двухбалочный соединитель-проставка
■Используется для соединения и закрепления распорок рельсов на обоих концах двухбалочной конструкции. Четыре отдельные детали совместимы со всеми проставками гусениц.

ATC01 Двухбалочная рама тележки
■ Эта тележка используется для установки подъемника на двухбалочной конструкции. Расстояние по умолчанию между двумя балками составляет 700 мм.
■ Если двойные балки установлены на Т-образной балке или конструкции манипулятора, доступны другие конструкции рамы тележки.

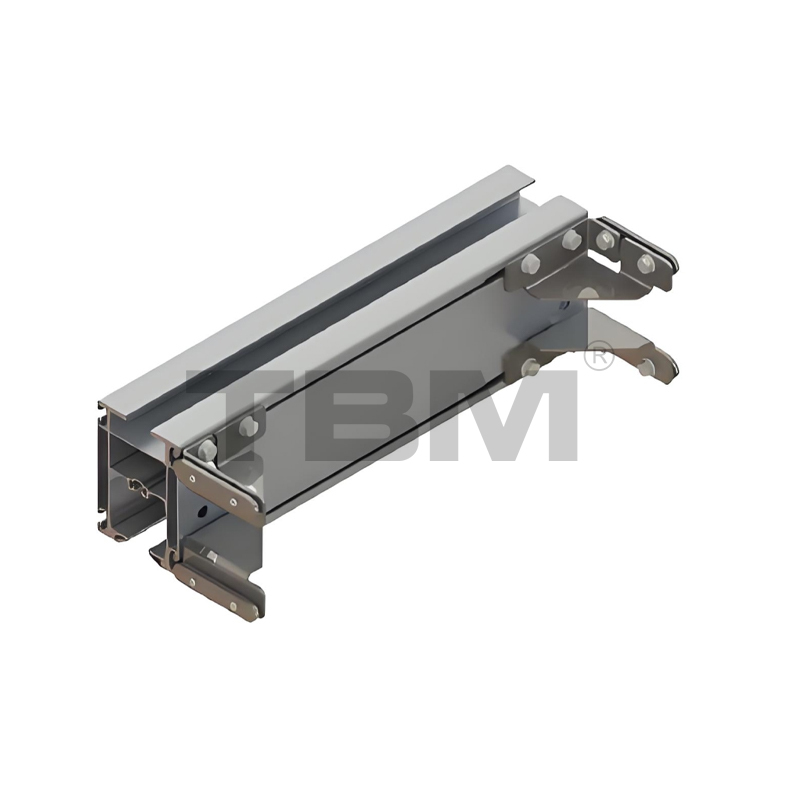

Модуль подъема главной балки АЛМ10

■Используется для подъема балок главной балки, уменьшения общей высоты и увеличения высоты подъема.

Модельs Соответствующие орбиты
ALM10 10 саудовских риялов
АЛМ14 14 саудовских риялов
АЛМ18 18 риялов
АЛМ22 22 саудовских рияла
АЛМ26 26 саудовских риялов

Конечный буфер АЕВ01

■Предназначен для мгновенного смягчения ударов рельсового шкива или подъемного шкива из-за инерции, уменьшая воздействие на путь и конструкцию в целом.

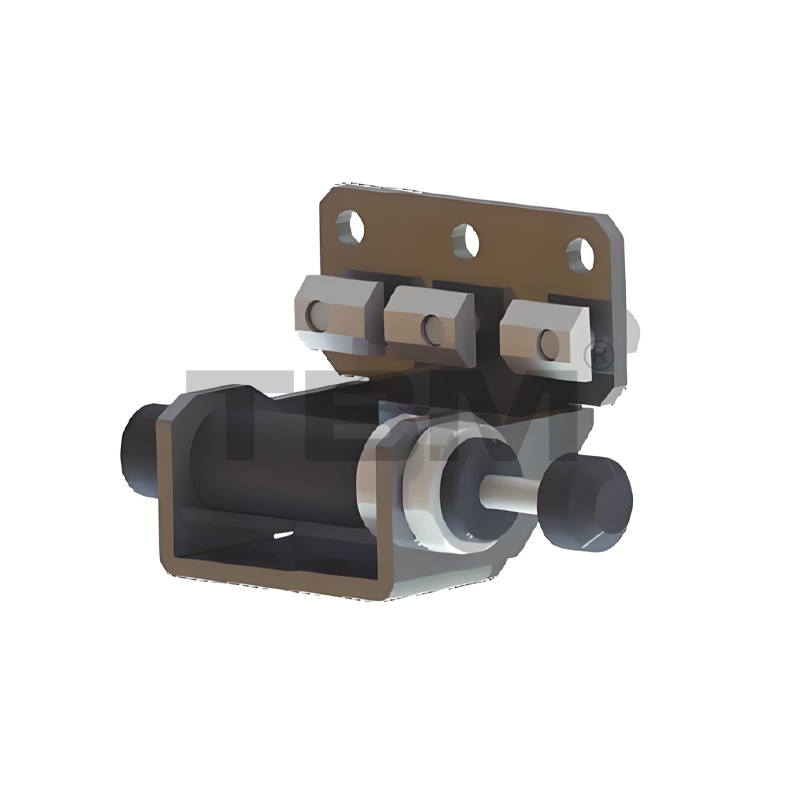

ABT01 Устройство отскока телескопического луча
■ Это устройство активно отскакивает от нависающей гусеницы при использовании телескопической балки, гарантируя, что нависающая балка всегда остается в пределах верхней гусеницы, чтобы предотвратить случайные столкновения.

Электрическая тележка AEDO1
■ При электрическом режиме движения включается дальний свет и привод подъемника. Мотор можно выбрать отечественного или импортного производства.
■ Скорость движения по умолчанию: 5–20 м/мин (двойная скорость с регулируемой частотой)

Модель Примечания
01 дирхам Стандартный мотор премиум-класса
02 дирхама ОАЭ Высококачественный двигатель SEW/другое
02 дирхама ОАЭ Специальный серводвигатель

Электронная система управления AEB01
■ Блок управления приводом. В зависимости от требований заказчика выбранная конфигурация может меняться.
■ По умолчанию используется система управления с переменной частотой.

Модель Примечания
AEB01 Стандартная конфигурация: компоненты отечественного бренда премиум-класса.
АЕВ02 Высококачественные импортные фирменные компоненты
АЕВ03 Индивидуальная конфигурация сервопривода

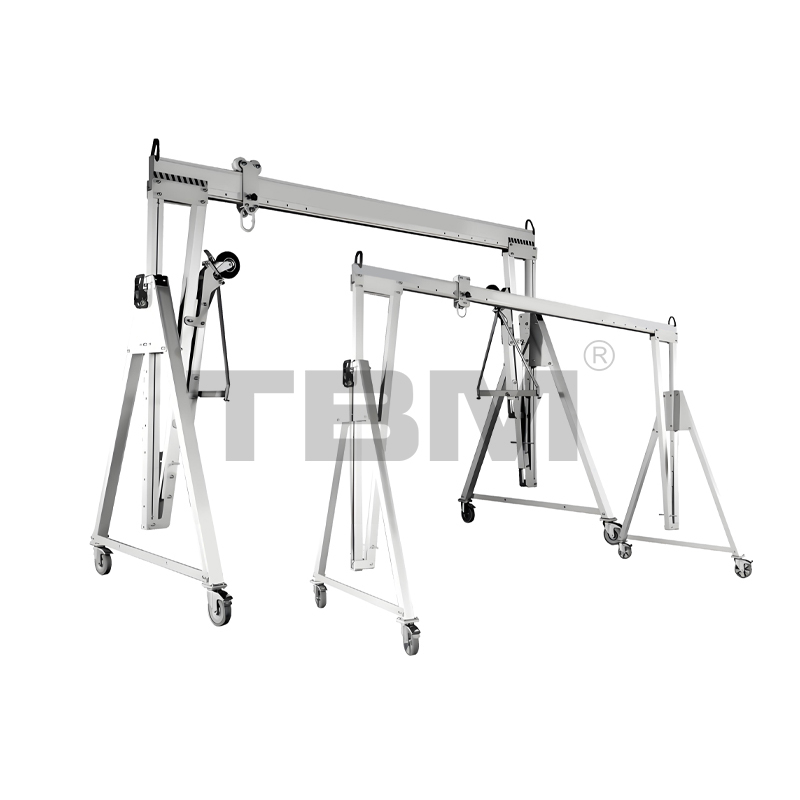

Инструментальная рейка

Общие характеристики портала из алюминиевого сплава следующие:

Загрузить Ширина Регулируемая высота Тип трека Специальные примечания
250 кг 2000 мм 1800-2600 мм Складной
Исправлено 		Цвет по умолчанию Цвет алюминиевого сплава
500 кг 2300 мм 2600-3300мм
1000 кг 3000 мм 3200-4300мм
2000 кг 4000 мм Доступны другие размеры
